靜態平衡閥
產品介紹
型號介紹
靜態平衡閥適用于各種液體管路系統，是一種較為理想的新型節能閥門。靜態平衡閥設有刻度的數字顯示，可直觀調到任一位置，并可鎖定。主要應用于工業和民用建筑采噯管路系統。目前在一些管網系統中存在著水力失調問題，平衡閥提供了解決這一問題的手段，用它可以準確的調節壓降和流量，用以改善管網系統中液體流動狀況，達到管網液體平衡和節約能源的目的。 在雙管網工程改造中，應用此閥門仍可節約能源，得到較好的效果。隨著用戶對質量要求的愈來愈高，在供暖和空調系統中，用平衡閥取代以往用手動調節閥、閘閥和截止閥，勢在必行，也可用于其它需要調節流量的液體管路系統。
靜態平衡閥概述：
靜態平衡閥是一種具有數字鎖定特殊功能的調節型閥門，采用直流型閥體結構，具有更好的等百分比流量特性，能夠合理地分配流量，有效地解決供熱(空調)系統中存在的室溫冷熱不均問題。同時能準確地調節壓降和流量，用以改善管網系統中液體流動狀態，達到管網液體平衡和節約源的目的。閥門設有開啟度指示、開度鎖定裝置及用于流量測定的測壓小閥，只要在各支路及用戶入口裝上適當規格的平衡閥，并用專用智能儀表進行一次性調試后鎖定，將系統的總水量控制在合理的范圍內、從而克服了“大流量，小溫差”的不合理現象。該產品是供熱系統中的理想產品。既可安裝在供水管上，也可以安裝在回水管上，一般我們建議安裝在回水管上，尤其對于高溫環路，為方便調試，更要裝在回水管上，安裝了平衡閥的供(回)水管不必再設截止閥。

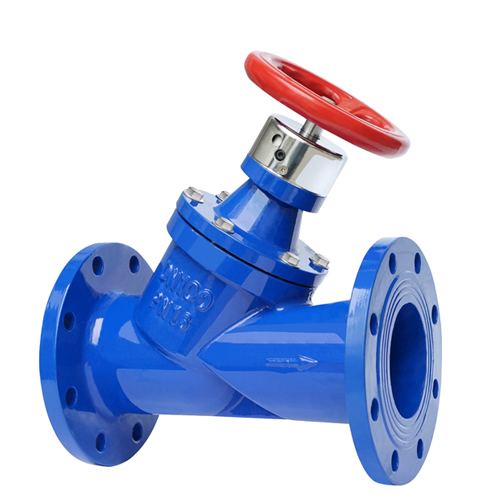

靜態平衡閥產品實物圖：
靜態平衡閥性能特點：
1、優秀的調節性能；
2、優秀的截止功能；
3、精確到1/10圈的開啟圈數顯示；
4、理論流量特性曲線為等百分比（近似）特性，當閥權度為30-50%時，實際流量特性為線性；
5、具備開度鎖定功能，非物業管理人員無法改變設定狀態；
6、方便有效的對壓力、流量進行調節，配套智能儀表可方便顯示工作壓差與流量，指導和記錄平衡調節方案；
7、聚四氟乙烯密封，密封性能可靠，使用壽命長；
8、根據其開度百分比和閥門前后壓差，可計算通過閥門的流量；
9、內部元件采用不銹鋼、銅合金制造，抗銹蝕性能強；
10、內升降閥桿無須預留操作空間；
|
零件名稱 |
密封墊 |
閥桿 |
閥瓣 |
閥體、閥蓋 |
|
材料 |
橡膠石棉板 |
不銹鋼 |
球墨鑄鐵 |
灰鑄鐵、球墨鑄鐵、鑄鋼 |
靜態平衡閥技術參數：
|
公稱壓力(MPa) |
適用溫度 |
殼體試驗壓力(MPa) |
特性曲線 |
適用介質 |
安裝使用范圍 |
|
1.6 |
≤120℃ |
2.4 |
等百分比 |
水、油等非腐蝕性液體 |
管網系統主干、分支干、室內供水干管、分支立管及多臺鍋爐 |

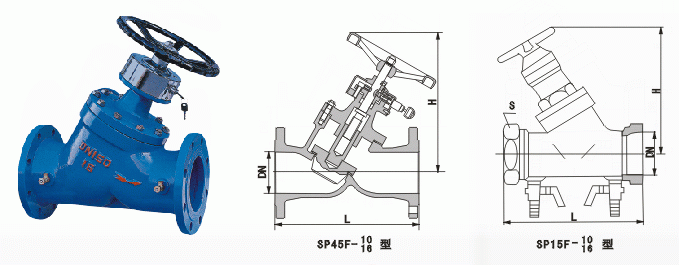

靜態平衡閥外形結構圖：
靜態平衡閥連接尺寸：
|
型 號 |
公稱通徑 (mm) |
尺 寸(mm) |
|
|
L |
H |
||
|
SP15F-25 |
15 |
100 |
128 |
|
20 |
115 |
128 |
|
|
25 |
125 |
130 |
|
|
32 |
140 |
150 |
|
|
40 |
160 |
187 |
|
|
SP45F-16/25 |
32 |
180 |
230 |
|
40 |
200 |
242 |
|
|
50 |
230 |
250 |
|
|
65 |
290 |
260 |
|
|
80 |
310 |
329 |
|
|
100 |
350 |
340 |
|
|
125 |
400 |
424 |
|
|
150 |
480 |
454 |
|
|
200 |
550 |
517 |
|
|
250 |
622 |
573 |
|
|
300 |
698 |
617 |
|
|
350 |
787 |
705 |
|

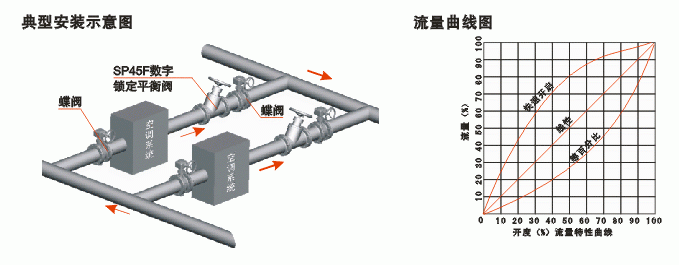

靜態平衡閥安裝示意和流量曲線圖：
型號： SP45F、SP15F
口徑： DN15-350
壓力： 1.0-2.5MPa
材質： 黃銅，鑄鐵，鑄鋼，不銹鋼
